产品特点
XG系列PLC适配模拟量输入右扩展模块，包含8点规格。
XG系列PLC一般可扩展16个模块。
电源规格：DC24V
8路16位高精度模拟量输入
模拟量输入类型：电压、电流
模拟量输入为双极性
命名规则
1： | 系列名称 | XG |
2： | 指代扩展模块 | E |
3： | 模拟量输入点数 | 8 |
4： | 指代模拟量输入 | AD |
5： | 模拟量输入类型 | A：输入全部为电流型 |
V：输入全部为电压型 | ||
6： | 精度 | S：表示16位精度 |
型号一览表
型 号 | 功 能 |
XG-E8AD-A-S | 8通道模拟量输入模块（16bit）； 电流双极性输入（0~20mA、4~20mA、-20~20mA） |
XG-E8AD-V-S | 8通道模拟量输入模块（16bit）； 电压双极性输入（0~5V、0~10V、-5~5V、-10~10V） |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | ||
8AD-V | 8AD-A | 8AD-A | 8AD-V | |
模拟量输入范围 | 0~5V,0~10V -5~5V,-10~10V | - | 0~20mA,4~20mA -20~20mA | - |
最大输入范围 | ±15V | - | -40～40mA | - |
数字输出范围 | 16位二进制数(0~65535或-32768~32767) | |||
分辨率 | 1/65535（16Bit） | |||
综合精确度 | 1% | |||
转换速度 | 2ms/通道 | |||
模拟量用电源 | DC24V±10%，150mA | |||

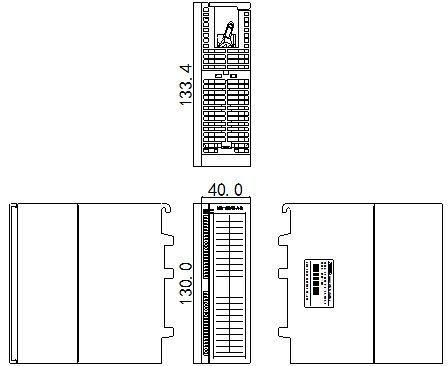

外观尺寸图（单位：mm）
