信捷PLC

2：

指代扩展模块

E

3：

模拟量输出点数

2、4

4：

指代模拟量输出

DA

5：

输出极性

B：输出为双极性

6：

模拟量输出类型

H：内部隔离处理，抗干扰性能更优

XC-E2DA-H

2通道模拟量输出模块(12bit)；电流、电压可选

XC-E4DA-H

4通道模拟量输出模块(12bit)；电流、电压可选

XC-E4DA-B-H

4通道模拟量输出模块(12bit)；电压输出、双极性

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

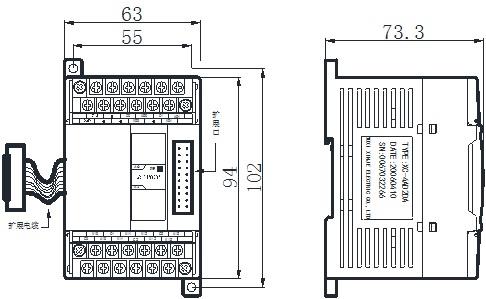

安装

可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

2DA-H

4DA-H

4DA-B-H

2DA-H

4DA-H

4DA-B-H

模拟量输出范围

0～5V、0～10V

-5～5V、-10～10V

0～20mA、4～20mA

（外部负载电阻小于500Ω）

-

（外部负载电阻2KΩ~1MΩ）

数字输入范围

12位二进制数

分辨率

1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit)

综合精确度

0.8%

转换速度

3ms/1通道

模拟量用电源

DC24V±10%，100mA
